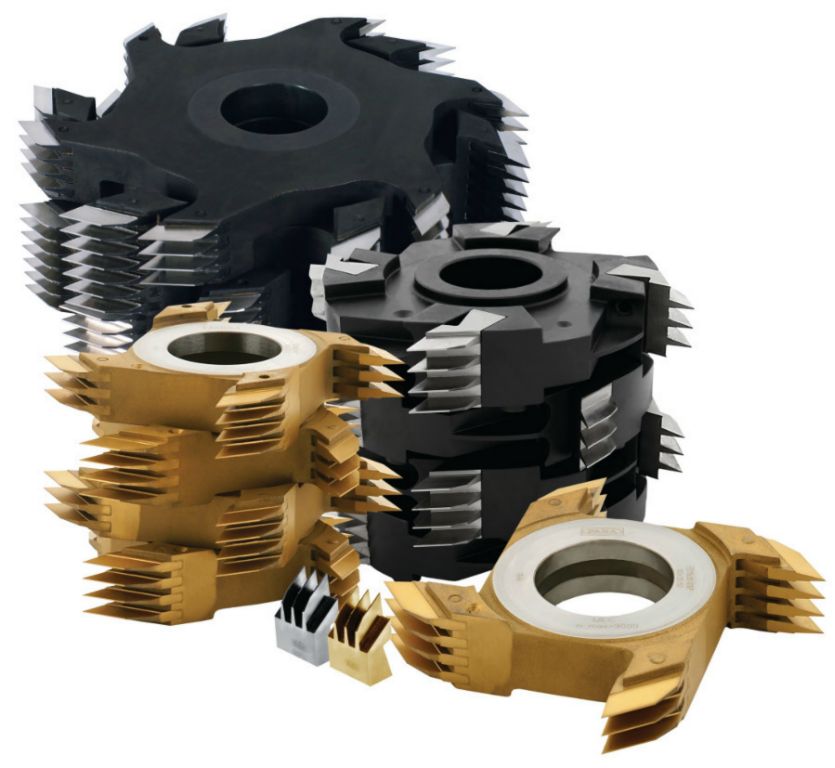

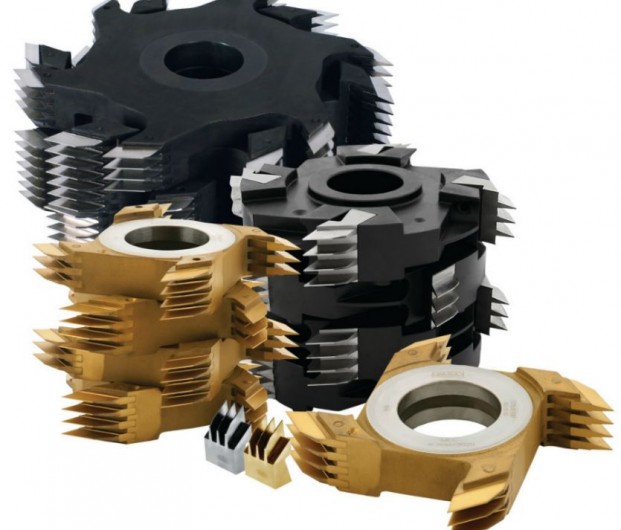

Инструмент для сращивания служит для надежного соединения деревянных заготовок. Используется главным образом при производстве окон, дверей и других строительных конструкций. Длинные элементы получают путем сращивания в единое целое более коротких заготовок, после устранения всех дефектов (сучков, трещин, механических повреждений и др.). В результате мы получаем материал более устойчивый к разного рода механическим нагрузкам. Это играет немаловажную роль в случаях, когда элементы деревянных конструкций поддаются к примеру негативному влиянию окружающей среды (дождь, солнце и др.). Другим не менее важным преимуществом данного типа соединений является оптимизация отходов производства.



Существует несколько общепринятых стандартов зубчато шиповых соединений согласно которых и производится наш инструмент. Общая толщина соединяемого элемента определяется заказчиком, а FABA в свою очередь подбирает необходимое количество фрез. Если говорить о размерах (то есть расстоянии между соседствующими зубцами соединения), то обычно используется один из указанных стандартов: 3,8; 4,0 или 6,2 мм. Стандартная же высота клиновых соединений составляет соответственно: 10 мм, 15 или 20 мм и подразделяется на:



- 10/10, 15/15, 20/20 — для шипорезного оборудования без форматно/торцовочного узла;

- 10/11, 15/16, 20/21 — для оборудования укомплектованного форматно/торцовочным узлом.



В связи с выше сказанным — различаем инструмент для следующего оборудования:

С возможностью форматирования (торцевания).



Позволяет постоянно контролировать качество и силу сжатия зубчатых (клиновидных) соединений, что является существенным с точки зрения потери остроты инструмента в процессе эксплуатации и неточностей возникающих во время сервисного обслуживания (заточки).



Без форматирующего узла — разрешает сэкономить затраты на данную операцию (цена инструмента + нормо часы), но в то же время требует прецизионного обслуживания (заточки) инструмента, с сохранением геометрии и высоты зубчатых соединений нарезаемых на оборудовании.



Широко распространенными являются следующие виды соединений:



зубчатые (клиновые) шипы располагаются по всей ширине соединяемого материала, и в результате дают неравномерную линию сращивания, видимую на поверхности изделия



Зубчатые шипы скрыты линией прямого поперечного стыка элементов. Существует несколько вариантов расположения линии стыка относительно шипов клинового соединения:

• симметричное — стык расположен посредине высоты шипа
• со смещением к верхней части зубцов;
• со смещение линии стыка к нижней части шипов. Допустимым является также не симметричное расположение, когда с одной стороны материала линия стыка расположена в нижней части, а с обратной в верхней части относительно зубцов клинового соединения.

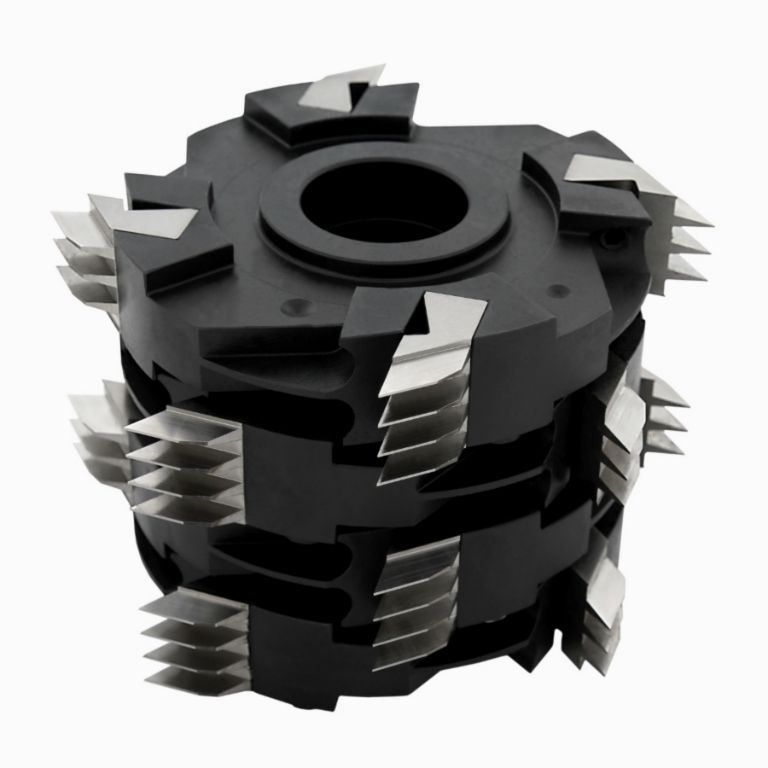

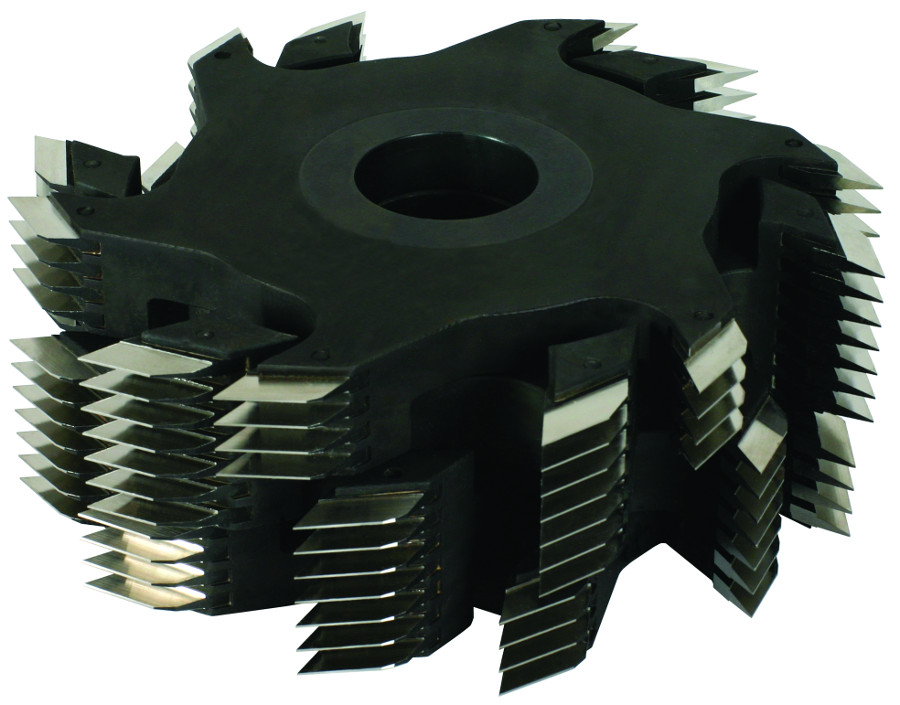

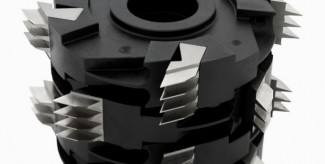

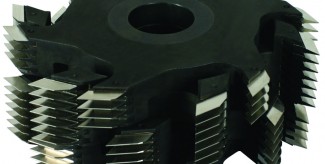

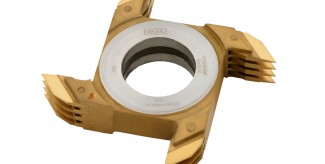

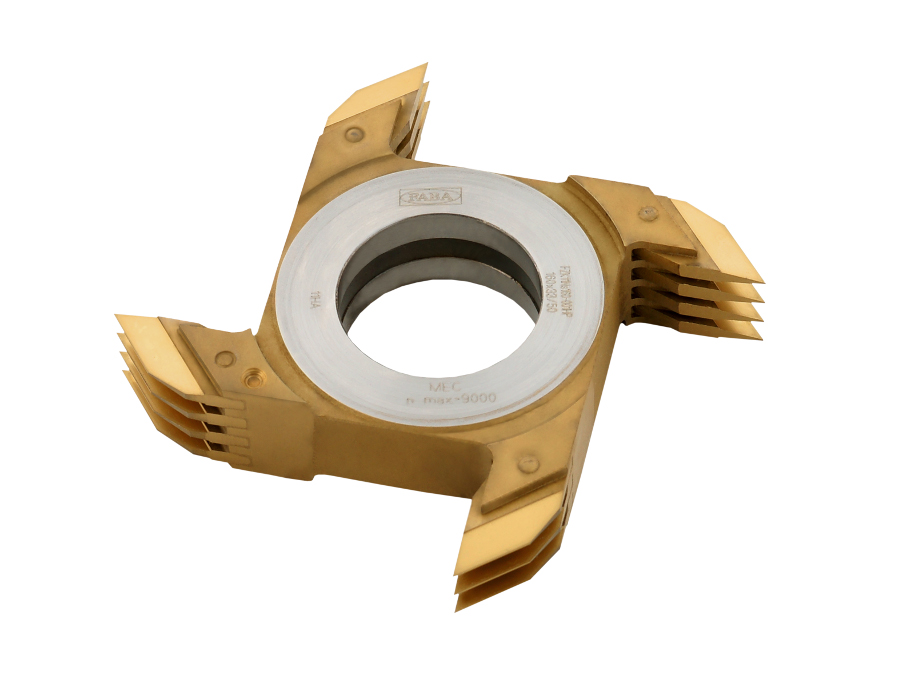

Для различной высоты клиньев шипового соединения в нашем ассортименте представлены фрезы с напайными зубами а также фрезерные головки со сменными ножами.



При составлении заказа необходимо указать следующие параметры:

• вид обрабатываемой древесины;
• приблизительные желаемые размеры соединения;
• тип оборудования;
• вид клея который используется для соединения;
• используемый тип подачи материала (ручной или механический);
• тип прижима заготовок (ручной или пневмо гидравлический).
